直埋预制保温钢管含报警线

聚氨酯泡沫预制直埋保温管适用温度~100℃

产品说明：

    产品适用于直埋供热领域，保温材料使用聚氨酯，介质温度在50℃~100℃，工作管为碳钢钢管，外护管为高密度聚乙烯管。

产品执行标准：

    GB/T29047-2012——高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件
    CJ/T114-2000——高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管
    CJ/T155-2001——高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管件
    EN253：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温管
    EN448：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温管件
    EN488：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温钢制阀门装配
    EN489：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温接头
    API—5L：2004——管线钢管规范
    ASTM A53——02无镀层及热浸镀锌焊接与无缝公称钢管标准技术条件
    GB-T9711.1-1997石油天然气工业输送钢管交货技术条件

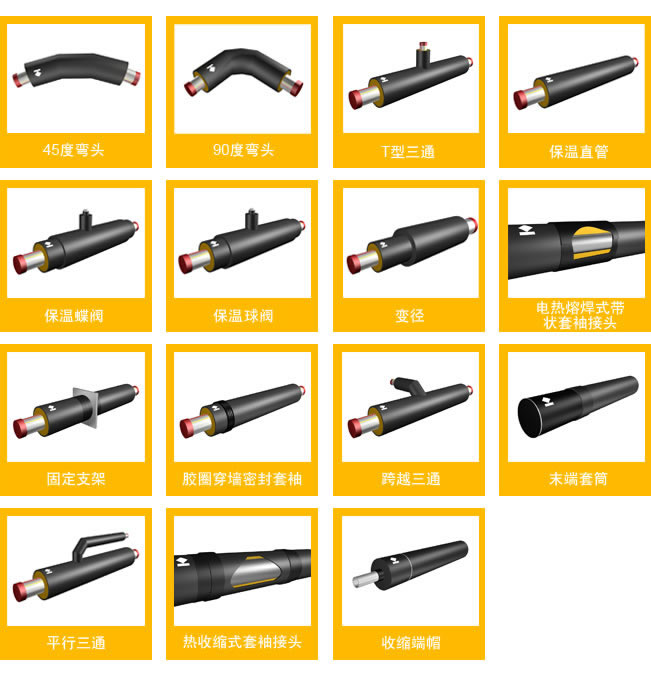

管道部件：

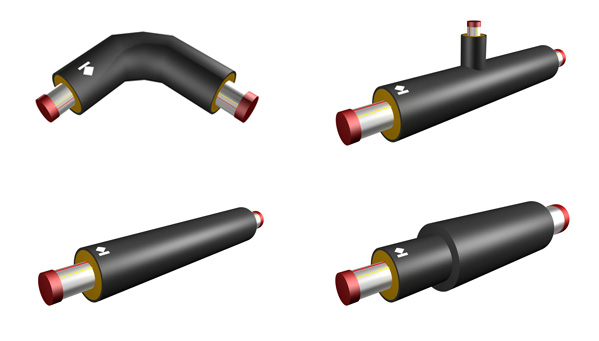

    预制保温直管、预制保温弯头、预制保温三通、预制保温变径、预制保温固定支架、预制保温阀门及现场保温接头等。

产品主要性能指标检验方法及标准：

产品主要性能指标	参照标准	标准要求
外护管
密度kg/m³	EN253 – 5.2.1 CJ/T114 – 5.2.1	≥ 944 ≥ 940
断裂伸长率%	EN253 – 5.2.7 CJ/T114 – 5.2.6	≥350
屈服强度MPa	CJ/T114 – 5.2.6	≥19
热稳定性	EN253-4.3.1.3	210℃，≥20min
耐环境应力开裂	EN253-4.3.2.8	≥300h
纵向回缩率%	EN253 – 5.2.4 CJ/T114 – 5.2.7	≤ 3
长期机械性能	EN253 – 5.2.6 CJ/T114 – 5.2.8	2000h/80℃/4.0MPa未破坏
熔体流动速率之差g/10min	EN253 – 4.3.1.2 CJ/T114 – 5.2.4	≤ 0.5
内表面电晕	ABB技术要求	≥ 50 dyn/cm / ≥ 75%
聚氨酯泡沫
平均孔径mm	EN253 – 5.3.2.1 CJ/T114 – 5.3.1	< 0.5 ≤ 0.5
闭孔率%	EN253 – 5.3.2.2 CJ/T114 – 5.3.2	≥ 88
密度kg/m³	EN253 – 5.3.3 CJ/T114 – 5.3.4	≥ 60
抗压强度MPa	EN253 – 5.3.4 CJ/T114 – 5.3.5	≥ 0.3
老化前导热系数W/Mk	EN253 – 5.4.5 CJ/T114 – 5.3.7	≤ 0.033
吸水性	EN253 – 5.3.5 CJ/T114 – 5.3.6	在沸水中浸没90分钟后，吸水率不大于原体积的10%
组合成品管
管端钢管裸露段mm	EN253 – 4.5.1 CJ/T114 – 4.4.1	≥150
外护管外径增大率%	EN253 – 5.4.1 CJ/T114 – 5.4.1	≤ 2
轴线偏心距	EN253 – 4.5.3 CJ/T114 – 4.4.3	见4.5.3条款
预期寿命与剪切强度N/mm² 170℃ 1450小时老化后	EN253 – 5.4.2 5.4.4 CJ/T114 – 5.4.2 5.4.3	≥ 0.12(23℃) ≥ 0.08(140℃)
抗冲击性能	EN253 – 5.4.6 CJ/T114 – 5.4.6	见5.4.6条款
预警线阻抗	CJ/T114 – 4.4.6	20M Ω – ∞
蠕变性能	EN253-4.5.7	30年，蠕变量≤20mm

产品规格：

规格 (mm)	钢管外径×壁厚 (mm)	聚乙烯管外径×壁厚 (mm)	保温层厚度 (mm)	交货长度L (mm)	单位重量 Kg/m
60/125	60×3.5	125×3.0	29.5	6000	7
75.5/140	75.5×4.0	140×3.0	29.0	6000	9
88.5/160	88.5×4.0	160×3.0	32.5	12000	12
114/200	114×4.0	200×3.2	39.8	12000	15
140/225	140×4.5	225×3.5	39.0	12000	20
159/250	159×4.5	250×3.9	41.6	12000	23
219/315	219×6.0	315×4.9	43.1	12000	40
273/400	273×6.0	400×6.3	57.2	12000	54
325/450	325×7.0	450×7.0	55.5	12000	72
377/500	377×7.0	500×7.8	53.7	12000	84
426/560	426×7.0	560×8.8	58.2	12000	97
478/600	478×7.0	600×8.8	52.2	12000	107
529/630	529×7.0	630×9.8	40.7	12000	115
529/655	529×7.0	655×9.8	53.2	12000	133
630/760	630×8.0	760×11.5	53.5	12000	162
720/850	720×8.0	850×12.0	53.0	12000	216
820/960	820×10.0	960×14.0	56.0	12000	258
920/1055	920×10.0	1055×14.0	53.5	12000	288
1020/1155	1020×10.0	1155×14.0	53.5	12000	318
1220/1370	1220×12.0	1370×16.0	59.0	12000	443
1420/1602	1420×14.0	1602×16.0	75.0	12000	594
