长输管网低能耗高效隔热滑动管托

结构的设计和形式选用是管道系统设计中的一个重要组成部分,管托除支撑管道重量外,特制的管托可平衡管系作用力,限制管道位移和吸收震动,在管道系统设计时,正确选择和布置结构合理的管托,能够改善管道的应力分布和对管架的作用力,确保管道系统安全运行,并延长其使用寿命。

1.隔热型管托（EBK型）：滑动管托、导向管托、固定管托。

2.隔冷型管托（CAK型）：滑动管托、导向管托、固定管托。

3.隔热、隔冷两用型管托（ECK型）

4.普通型管托（EAK、EAH型）：卡箍型管托、焊接型管托。

5.带伴热管的管托。

型号说明

1.管托形式：EB（隔热型管托）、CA（隔冷型管托）、EC（隔热、隔冷两用型管托）、EA（普通型管托）

2.连接形式：K（卡箍型）、H（焊接型）

3.底板形式：

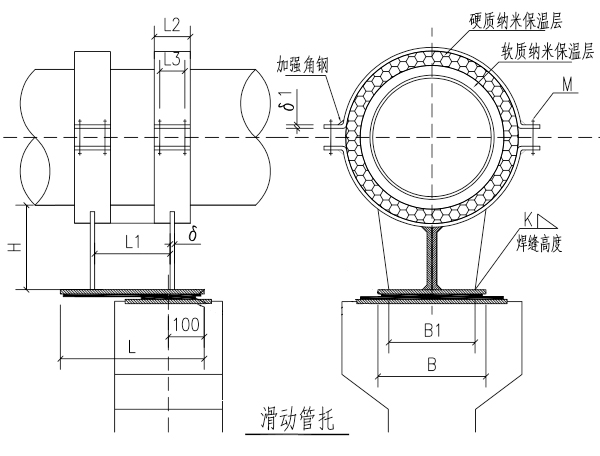

1—滑动型（四氟与不锈钢，摩擦系数0.1)；　 2—导向型（四氟与不锈钢，摩擦系数0.1)

3—滑动型（四氟与不锈钢，摩擦系数0.06)；　4—导向型（四氟与不锈钢，摩擦系数0.06)

5—滑动型（四氟与不锈钢，摩擦系数0.3)；　 6—导向型（四氟与不锈钢，摩擦系数0.3)

7—焊接固定型；　 　8—限位挡板固定型

4.公称直径：管道的公称直径分为两大系列：A系列和B系列，A系列为英制规格，B系列为公制规格。当管道直径为英制规格时，DN100的管道表示为4"，当管道直径为公制规格时，DN100的管道表示为100。

5.管托高度：单位为mm。

6.管托长度：单位为mm。

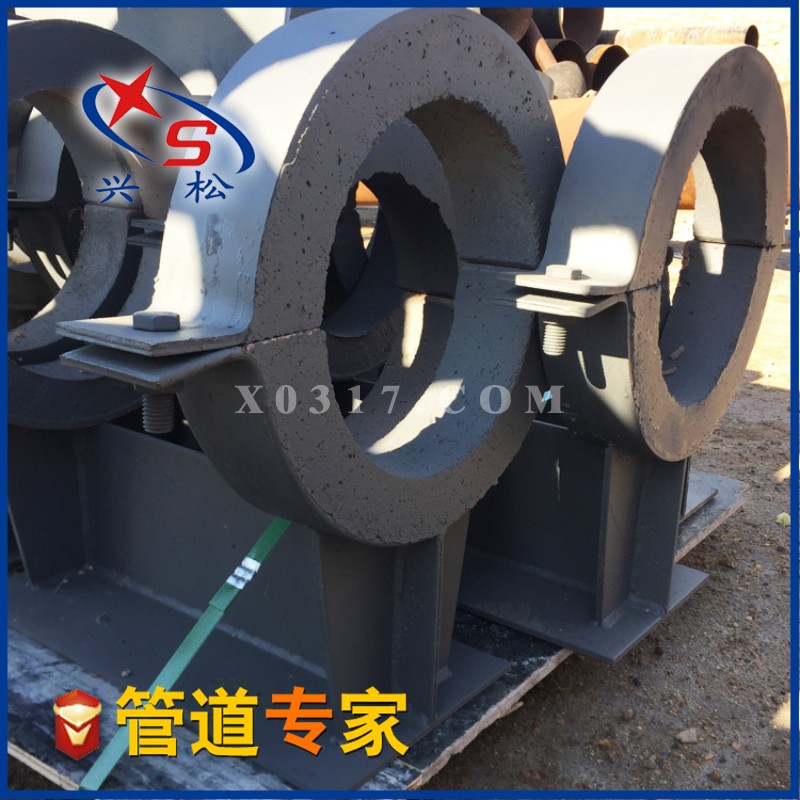

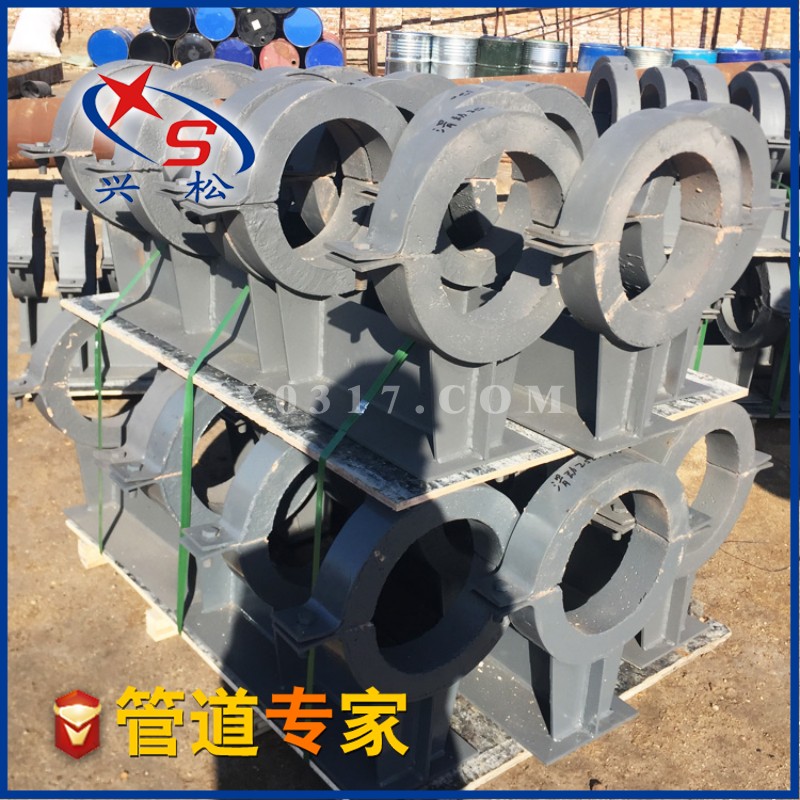

隔热、保冷管托材料：聚氨酯管托、石棉管托、岩棉管托、镁钢管托、隔热滑动管托、环城四区隔热管托、隔热瓦块

本产品适用于石油化工、冷藏、造船等行业设备中输送冷剂的低温管道，用作托架、吊架支撑部位的保冷绝热构件，具有高强度、低导热、吸水率小、耐水解、不易燃、成型美观等特点，可替代进口产品及通常采用的木技结构，深受用户青睐。

材质特性：

1）导热系数低，保冷效果好；

2）抗压性、抗曲性高。

3）闭孔率高，不吸水；

4）火焰阻燃性优良；

5）防腐性能强，不霉不蛀；

6）注模成型、可满足各种厚度的保冷设计要求

实用性能

节能

1.节约钢材。

2.相应的带来煤、电的节约和交通运输。

减排

1.节约钢材，意味着冶炼过程中二氧化碳的排放减少了。

2.安装工序中无现场进料、切割、焊接、钻孔等来的空气污染、噪音污染、光污染等。

3.降低了施工者的劳动强度。

五、订货说明：

 1）用户订货时需提供详细参数

a. 工程管道的直径及材质；

 b. 管托的型号、长度及使用温度；

c. 订固定管托需注明所受轴向推力，推力较小，不作要求时，可不注明； 订滑动管托需注明横向位移要求，若位移较小，不作特殊要求时，可不注明。

 2） 非标管托订货须知： 超出本说明范围内的管托，定义为非标管托，用户可提供其工艺条件及结构 要求，我公司可代为设计，以满足其特殊要求。
