直埋蒸汽保温管

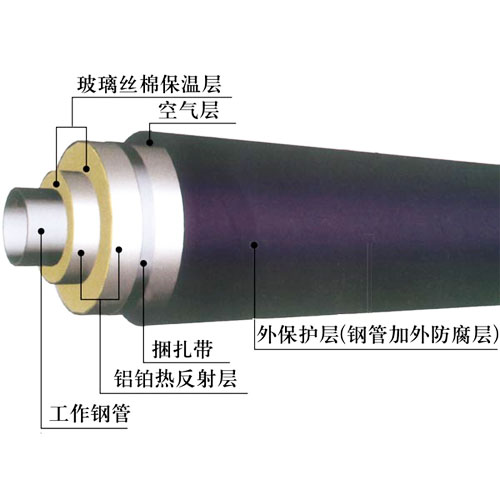

高温蒸汽玻璃丝棉预制保温管是钢套钢保温钢管的一种，采用滚动支架或滑动支架，更加有利工作钢管在外保护钢管内自由伸缩和油动，有效解决了钢套钢直埋管热(冷)桥的问题。外保护层的表面温度较低，不会破坏外钢管的防腐层，从而保证管道不会发生腐蚀破坏，管网的安全性和可靠性得到加强。用内固定设计，取消了庞大的外固定墩。本公司可为用户提供管网全面设计，包括水力计算、保温计算、应力计算（或补偿）。同时提供包括内固定支架、补偿器组件、疏水节、滑动支架、导向支架、排潮组件、接头等全部配套预制直埋管件。根据用户要求也可以提供多层复合钢蒸汽预制保温管。

高温蒸汽玻璃丝棉预制保温管保温层厚度、外保护层规格均与蒸汽温度、埋设深度及土壤环境的不同而变化。表—1、表—2是以蒸汽温度200℃，土壤导热系数1.67w/m.k为计算参数。对于其它参数的产品，可以根据实际情况确定，表—1、表—2中的数据仅供参考。

表—1 高温蒸汽玻璃丝预制保温管规格（常年运行）

工作钢管mm	玻璃棉保温层(厚度) mm	热损失(常年运行) mm	外套钢管mm
∮89x4.0	70	92	∮273×7.0
∮108x4.5	70	97	∮325×7.0
∮133x4.5	85	102	∮377×7.0
∮159x5.0	90	110	∮377×7.0
∮219x7.0	100	120	∮478×8.0
∮273x7.0	110	140	∮529×8.0
∮325x7.0	120	156	∮630×9.0
∮377x7.0	120	167	∮720×9.0
∮426x7.0	120	185	∮820×10.0
∮478x8.0	130	249	∮820×10.0
∮529x8.0	130	251	∮920×10.0
∮630x9.0	140	262	∮1020×12.0
∮720x9.0	140	284	∮1220×12.0
∮820x10.0	140	323	∮1220×12.0

表—2 高温蒸汽玻璃丝预制保温管规格（冬季运行）

工作钢管mm	玻璃棉保温层(厚度) mm	热损失(常年运行) mm	外套钢管mm
∮89x4.0	60	92	∮219×7.0
∮108x4.5	70	97	∮273×7.0
∮133x4.5	60	102	∮273×7.0
∮159x5.0	65	110	∮352×7.0
∮219x7.0	70	120	∮377×8.0
∮273x7.0	85	140	∮478×8.0
∮325x7.0	85	156	∮529×9.0
∮377x7.0	110	167	∮630×9.0
∮426x7.0	110	185	∮720×10.0
∮478x8.0	130	249	∮720×10.0
∮529x8.0	130	251	∮820×10.0
∮630x9.0	130	262	∮920×12.0
∮720x9.0	130	284	∮1020×12.0
∮820x10.0	130	323	∮1120×12.0

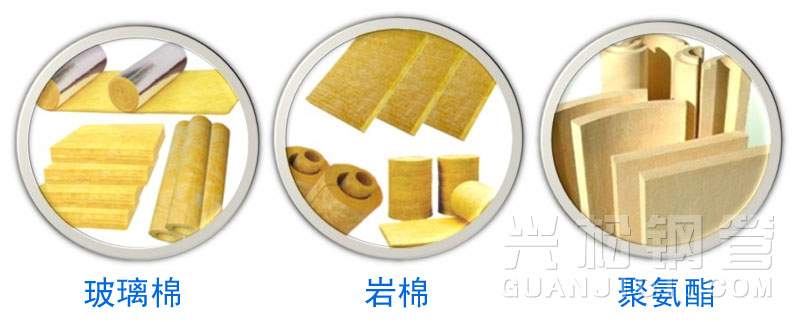

玻璃丝棉性能指标

性能	试验方法	技术要求
工作温度区间	ASTM C411	摄氏-18度到+454度
热荷重收缩温度	GB/T 11835-1998	不小于摄氏350度
耐腐蚀性	ASTM C665	无化学反应
抗霉菌性	ASTM C665	不生霉
吸湿性	ASTM C1104 GB 5480.7-87	在摄氏49度，相对湿度90%时，不大于其重量3% 不大于其重量5%
湿气渗透率	ASTM E96 GB/T 17146-1997	最大0.013克／24小时·平方米·毫米水银
容重((kg/m3) 导热系数 K(W/m ·℃）	ASTM C518/ASTM C177	24 32 48 64 0.036 0.034 0.33 0.32
