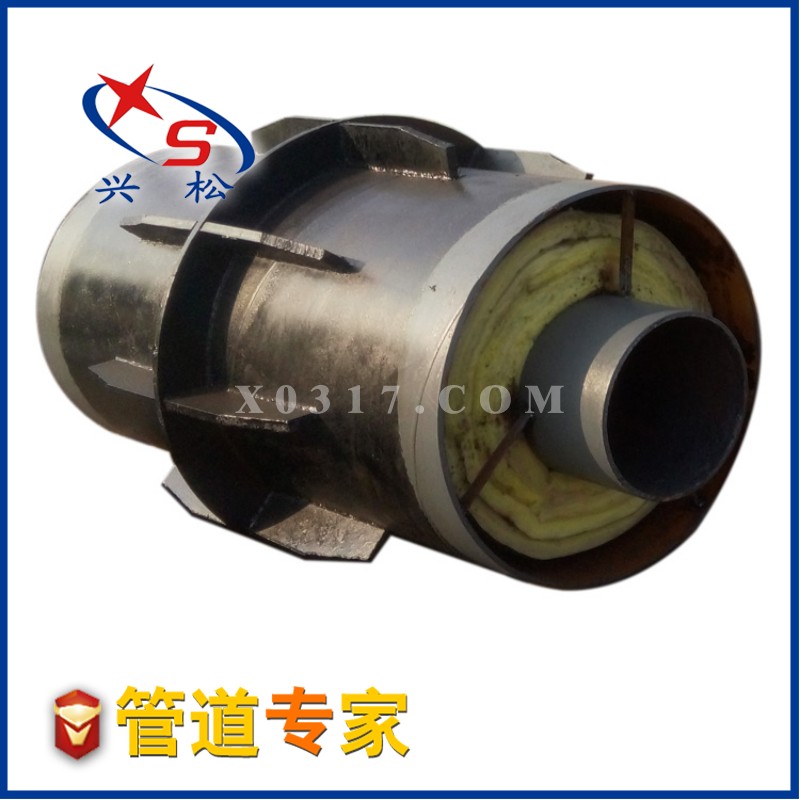

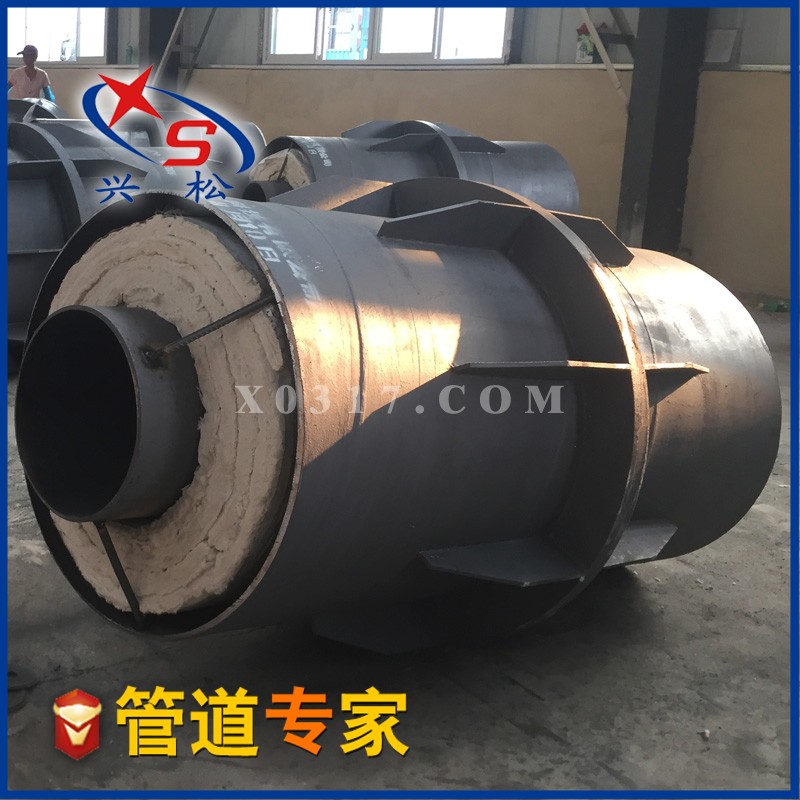

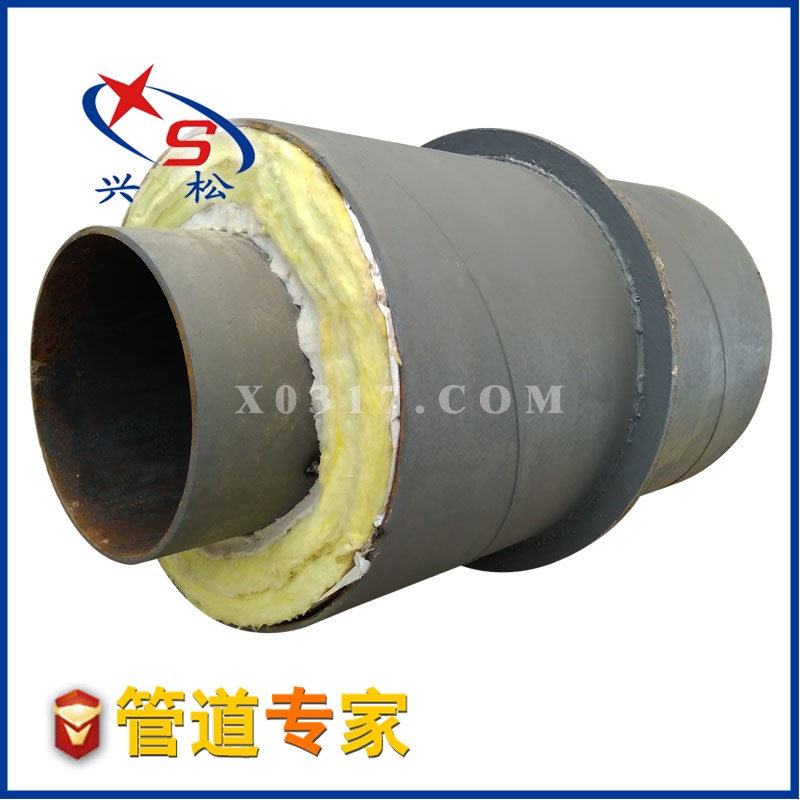

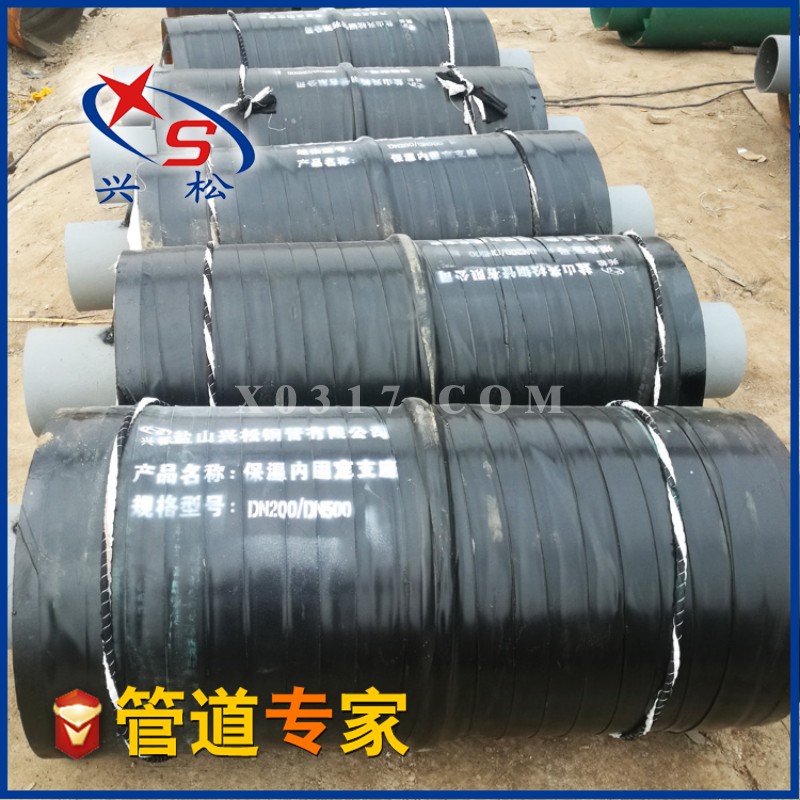

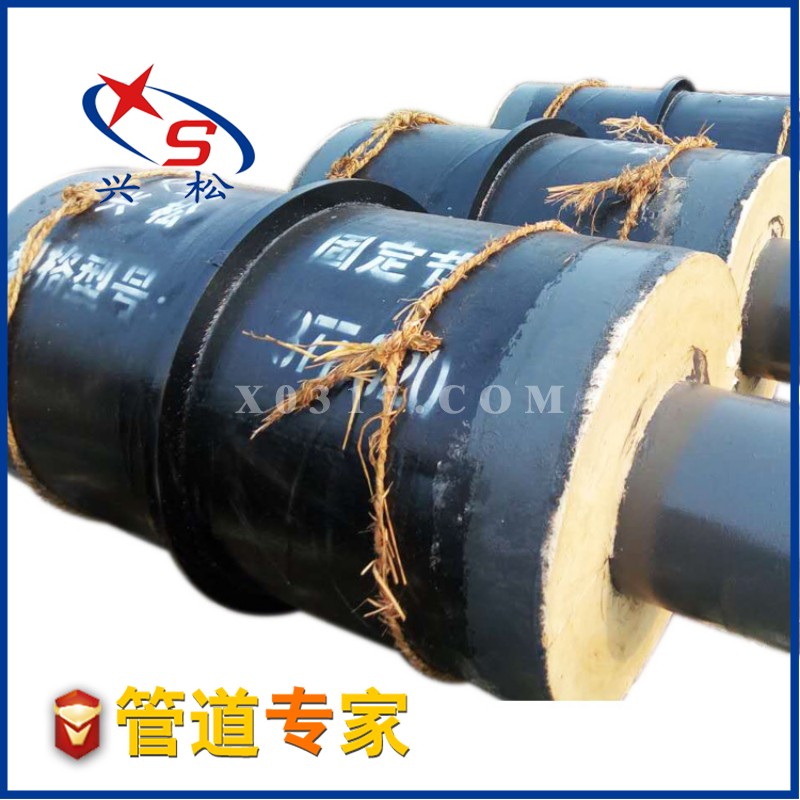

预制直埋蒸汽保温内外固定支座

钢套钢直埋蒸汽管道内外固定节。它包括工作钢管，工作钢管外设有两块对称的副推力环板，两块副推力环板之间设有两块相同的耐高温垫板环，两块耐高温垫板环之间设有主推力环板，在副推力环板外设有数块三角支撑，所述工作钢管外套有两段分列于主推力环板两侧的外护钢管，主推力环板两侧的外护钢管上设有若干加强筋板；工作钢管和外护钢管之间填充有无机保温材料；本实用新型可以有效解决工作钢管的内应力不能及时释放或工作钢管相对外护管易发生径向错位的问题，消除了管道热应力对管网整体安全的影响。
主权利要求: 1.一种钢套钢直埋蒸汽管道内外固定节，包括工作钢管（1），其特征是，所述工作钢管（1）外设有两块以工作钢管（1）的中心线对称的副推力环板（11），两块副推力环板（11）之间设有两块相同的耐高温垫板环（10），两块耐高温垫板环（10）之间设有与工作钢管（1）同轴心的主推力环板（3），所述主推力环板（3）的内径大于工作钢管（1）的外径，在副推力环板（11）外设有3至12块沿工作钢管（1）周向均布的三角支撑（6），所述工作钢管（1）外套有两段相同的外护钢管（2），两段外护钢管（2）与工作钢管（1）同轴心并分列于主推力环板（3）两侧，所述主推力环板（3）两侧的外护钢管（2）上设有呈放射性均布的若干加强筋板（6）；所述工作钢管（1）和外护钢管（2）之间填充有无机保温材料（4）；在外护钢管（2）上设有排潮管（7），排潮管（7）外设有排潮外护管（8），外护钢管（2）外表面涂敷有防腐层（9）。
