FBE/2PE/3PE防腐钢管技术问题

发布日期：2018-09-05 作者：www.x0317.com 点击：0

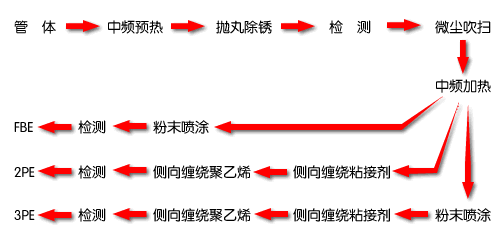

工艺流程

技术参数
☆　FBE防腐结构：采用静电喷涂工艺涂敷环氧粉末，一次成膜。该涂层具有涂敷操作简便、无污染、涂层抗冲击和抗弯曲性能好、耐温性高等优点。
☆　2PE防腐结构：侧向缠绕粘接剂及侧向缠绕聚乙烯防腐层，具有优良的防腐性能。
☆　3PE防腐结构：将静电喷涂环氧粉末并侧向缠绕粘接剂、侧向缠绕聚乙烯防腐层，结合三者优良性能，从而显著提高了防腐管道的整体品质。
※　耐化学腐蚀   ※　耐阴极剥离    ※　耐机械破坏
防腐标准：3PE/2PE　执行SY/T0413-2002      《埋地钢质管道聚乙烯外涂层技术标准》
FBE　　　执行SY/T0315-97          《钢质管道熔结环氧粉末外涂层技术标准》
除锈标准：钢管外表面喷砂除锈按GB/T8923-1988要求达Sa2 1/2级，钢管表面的锚纹深度在40-100μm。
附：
一、环氧粉末涂层性能指标：

序号	试验项目	性能指标	试验方法
1	24小时或48小时阴极剥离	最大半径≤8mm	CAN/CSA-Z245.20-M92
2	断面孔隙率	1-4级
3	抗3°弯曲	无裂纹
4	抗1.5J冲击	无针孔
5	交界面杂质率	最大30%
6	交界面孔隙率	1－4级
7	热特性	△Tg最大5℃
8	附着力	1－3级

二、二层PE、三层PE防腐层性能指标：

序号	项目	性能指标		试验方法
序号	项目	二层PE	三层PE	试验方法
1	剥离强度（N/cm） 20±5℃ 　　　　　 50±5℃	≥70 ≥35	≥100 ≥70	DIN30670
2	阴极剥离(mm) (60℃,48h)	-	≤8	SY/T4013
3	冲击强(J/mm)	≥8		DIN30670
4	抗弯曲(2.5°)	聚乙烯无开裂		SY/T4013
5	针孔检漏(25kv)	无漏点		DIN30670
