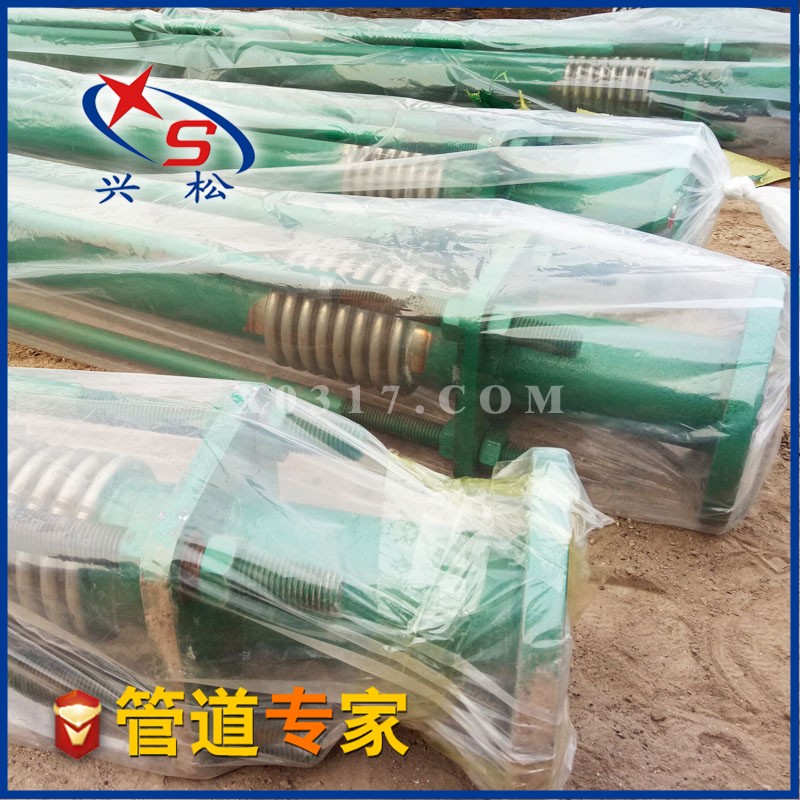

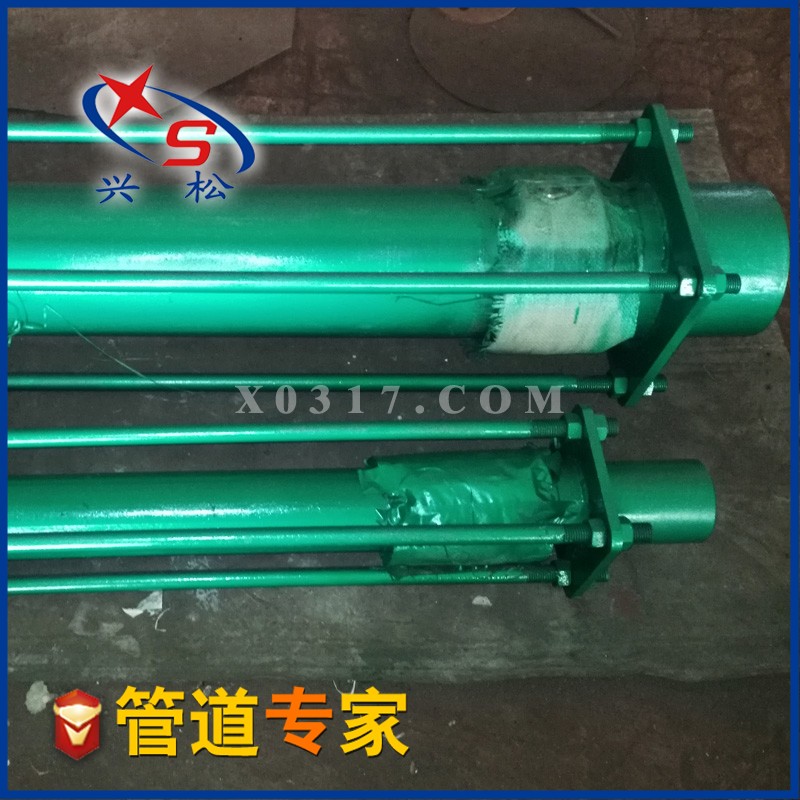

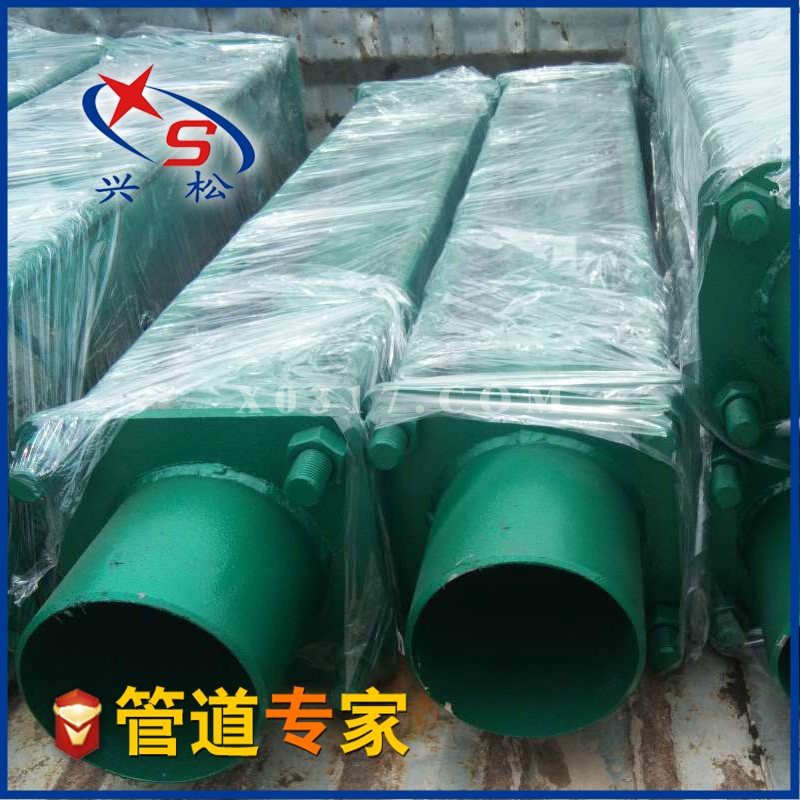

大拉杆横向波纹补偿器

产品优势

该补偿器由接管﹑二个波纹管以及大拉杆等零件构成。球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。该补偿器两个波纹管、长中间接管以及大拉杆等零件构成，它能吸收管系的横向位移。产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。能够实现管道的横向，角向位移。能够吸收管线的内压推力。运行稳定，使用寿命长。

产品特点

大拉杆横向波纹补偿器对支座作用力的计算：
横向弹力： Fy=Ky·Y 　　　　　弯矩：M=Fy·L
式 中： Ky-横向刚度 N/mm 　　Y-横向实际位移（变形量）mm
L-管架到补偿器中点的距离　　 m。
应用举例（不考虑温度对补偿量及刚度的修正）
某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度350℃，环境最低温度-10℃，补偿器安装温度20℃，根据管道布局（如图）需安装一大拉杆横向型补偿器，用于补偿AB管段160mm的横向位移，补偿器疲劳破坏次数按15000次考虑，试计算支座AC的受力。

解：（1）根据AB管段的横向位移
Y=160mm，查样本可选用0.6DLB500-FB-2000，横向补偿量Y0=193mm，横向刚度Ky=22N/mm
（2）A、C支座受力计算
计算时考虑冷紧且冷紧量可取实际补偿量的一半即1/2Y。　　FA=Ky·160/2=22×80=1760(N)　　 MA=FA×2=1760×2=3520（N·m）
FB=Ky·160/2=22×80=1760(N)　　 MB=FB ×2=1760×2=3520（N·m）
即：A，C支座分别承受1760牛顿的推力和3520牛顿·米的力距。
