钢套钢预制保温直埋蒸汽管道

钢套钢保温管相较于其他传统保温管具有诸多优势。目前，在国外发达国家其已成为一项比较成熟的先进技术，在国内，它是一项快速发展的科学技术而且市场需求量也是快速的增长。

下面是它的一些优势的描述。

第一，钢套钢保温管有着优良的绝热保温性能，一般情况下，它就可以耐高温达到120℃，通过改良它的性能或者与其他隔热材料组合起来应用，它的耐高温温度可达到180℃，这就决定可以应用到各种冷、热低高温保温管工程中。

第二，钢套钢保温管具有良好的机械性能，比传统的保温管有更好的负荷能力。

第三，钢套钢保温管除了拥有优良的绝热保温性能，还有它采用的是双管制供热管道，可以大大降低工程的造价，节约了成本。

第四，钢套钢保温管采用的是直埋的敷设方式，不需要砌筑庞大的地沟，只需将保温管直接埋入地下，此举大大减少了工程占地，降低了成本。

钢套钢保温管的主要优势就是以上的四点。正是这些主要的优势使得它开始成为保温管世界里的主流，也进一步方便了人们的生活、生产。

钢套钢保温管埋设技术是一种防水、防漏、抗渗、抗压和直埋保温管,保温管道,聚氨酯喷涂,保温材料,聚氨酯保温管严密防水的可靠性，此外要有良好的机械强度，钢套管由于强度高采用焊接连接，防水的密封性能可靠性十分高，另外，其耐高温性能也是其它外保护管所不能比拟的直埋保温管,保温管道,聚氨酯喷涂,保温材料,聚氨酯保温管在地下水位高的地区，为保证地下水不影响蒸汽直埋管道的正常运行，外保护层最好采用坚固、密闭的钢管外壳。

钢套钢管道保温施工方案钢套钢直埋保温管/高温蒸汽保温管/钢套钢蒸气复合保温管适用于输送2.5MPa,350摄氏度以下的蒸汽或其它介质,该产品用钢管做外防护层,具有强度高,不易损坏,施工检修简便,使用寿命长的优点。 钢套管（钢套钢）埋设技术是一种防水,防漏,抗渗,抗压和全封闭的埋设新技术,是直埋敷设技术在地下水位较高地区使用的一次较大突破。它是由输送介质的钢管,防腐外套钢管以及钢管与外套钢管之间填充的超细玻璃棉组合而成,也可采用石墨,硅钙瓦管壳及填充聚氨酯泡沫复合而成。

外滑动型蒸汽直埋保温管

以外层钢管作为地沟是该产品的设计理念。外滑动式的滑动面在外护管的内表面,保温材料随工作钢管一起运动,该结构形式主要用于软质的保温材料中,其优点是保证热流不外泄,有效解决了由于径向膨胀而造成摩擦力增大的问题,由于内部有支撑环,不会造成保温材料偏心和压碎现象发生。当今世界上蒸汽保温管多采用这种结构,对于防水,防腐,输水和排气都能有效的解决。使管路系统处于全封闭状态下运行,因此运行可靠寿命长。一般是用于输送温度在150℃—350℃之间,压力小于1.6 Mpa的蒸汽。

内滑动型蒸汽直埋复合保温管

内滑动型蒸汽直埋复合保温管是由输送介质的钢管 复合硅酸盐或微孔硅酸钙—硬质聚氨酯泡沫塑料 外套钢管 玻璃钢壳防腐保护层结构构成。各种管件节点保温处理技术成熟,质量可靠。各层主要技术指标参见表1,2,3,4。共有“钢套钢”,“聚乙烯壳套钢”,“玻璃钢壳套钢”三种结构产品供广大客户选用

钢套钢蒸汽直埋保温管道敷设方式=细节产品规格尺寸

使用钢管直径40-1200mm,介质温度150℃-350℃,埋入地下深度1-2m。

产品适用范围

内滑动型蒸汽直埋复合保温管适用于城镇中供热的高温蒸汽管道,也适用于石油,化工,电力等工业部门的高温热力管道。

钢外护管真空复合保温预制直埋管

钢外护管真空复合保温预制直埋管道系统,采用耐高温玻璃棉作为管道的保温层,用于输送温度低于350℃的高温蒸汽或热水,在该系统中,成功地将真空技术应用于管道的保温和防腐。

除了提供高品质的保温管道产品,还可以为用户提供全方位的支持和服务。通过专业的有限元应力分析软件CAESAR Ⅱ,工程师可以对管道的应力进行准确的计算,保证管网运行的安全性和长期的使用命。

技术优势：

提高了管道的保温效果；由于真空的应用,最大限度地降低了管道的辐射和对流传热；降低了管道的腐蚀破坏速度；使内外钢管之间保持干燥；对管网有泄漏预警作用；降低了管网的事故率。

保温管有效的解决了城镇集中供热中130℃－600℃高温输热用预制直埋保温管的保温、滑动润滑和裸露管端的防水问题。输油管道保温不仅具有传统地沟和架空敷设管道难以比拟的先进技术、实用性能，而且还具有显著的社会效益和经济效益，也是供热节能的有力措施。输油管道保温采用直埋供热管道技术，标志着中国供热管道技术发展已经进入了新的起点。

本公司生产的钢套钢复合型蒸汽预制直埋保温管是用于输送压力2.5Mpa,温度350℃以下的蒸汽管道。针对输送介质的高压、高温特点，一般采用复合保温结构（无机保温层和有机保温层）进行保温；产品外护管以钢管为主（也可按照要求采用非金属外护管）。

产品结构：

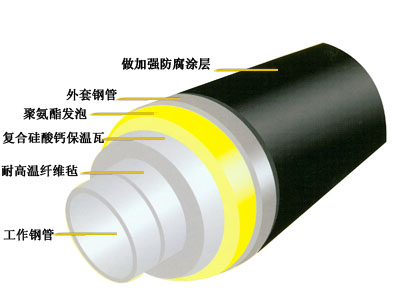

钢套钢复合型蒸汽预制直埋保温管的产品结构形式：由工作钢管、高温防锈漆、硅酸铝棉毡、微孔硅钙瓦、铝箔反射层、聚氨酯泡沫、外护钢管、防腐层（玻璃钢或环氧煤沥青漆）紧密结合而成。

产品特点:

 1、长期安全运行可靠性最大（有良好的强度、刚度、耐温性能、技术先进）；

 2、密封防水性能最优（新技术、新结构设计易于实施）；

 3、管道防腐以保证寿命长（玻璃钢防腐或环氧煤沥青漆防腐）；

 4、潜在隐患小（外套钢管的疲劳强度大，长期运行在热胀冷缩的环境，接口不像玻璃钢外护管易于脱开）；

 5、节能显著（密封性能好，无渗漏，保温效果更佳）；

 6、施工方便，节点密封；

 7、施工焊接工艺钢管更成熟，检漏手段先进。

产品材料性能：

工作钢管（芯管）：用于输送蒸汽的管道。材料性能、外径尺寸、尺寸公差、最小壁厚符合相关国家或行业标准。当工作管DN≤150mm时，一般选用无缝钢管，当DN大于150mm时，一般选用螺旋焊缝钢管。

保护垫层：工作钢管与保温层之间防止因工作钢管位移而损伤无机保温层的夹层。工作管采用螺旋焊接缝钢管、无机保温层为硬质材料时，设置保护垫层。保护垫层一般选用硅酸铝毡，密度≤192kg/m3，常温导热系数≤0.056w(m.k)；加热线收缩率≤4％。

无机保温层：耐高温的无机绝热材料所制成的保温层。一般选用微孔硅酸钙，常温导热系数≤0．055w(m.k)、（密度≤220 kg/m3），同时此材料的含水率、耐温性、抗压强度等指标均能满足相关要求。

有机保温层：用有机绝热材料制成的保温层。一般采用聚氨酯硬质泡沫塑料，密度60-80kg/m3、抗压强度≥0.2Mpa、常温导热系数≤0.027w/(m.k)v、吸水率=≤3％、适用温度≤140℃。

外护管：保护保温层免受地下水侵蚀、支撑芯管并能承受一定压力的外防护层。依材料不同，一般分成钢外护管、高密度聚乙烯塑料外护管、玻璃纤维增强塑料外护管、复合外护管等。本产品一般采用钢管作为外护管，尤其在高水位或地表水丰富的地区，必须采用钢外护管。钢外护管材料性能和公差尺寸，符合相关国家或行业标准。钢管外表面需抛丸除锈处理。

 防腐层：防止土壤腐蚀的保护层。本产品一般采用玻璃丝缠绕环氧树脂或特加强级环氧煤沥青防腐结构（三布四油）作为外钢管的防腐层。特殊情况下，可采用二层结构或三层结构的聚乙烯防腐层。必要时可辅以“阴极保护”措施。

除中国外生产的高温预制直埋保温管，均设有渗漏报警线，一旦管道某处发生渗漏，通过报警线的传导，便可在专用检测仪表上显示出保温管道渗水、漏水的准确位置及渗漏程度的大小。

钢套钢蒸汽保温管是由外护钢管加钢管防腐、聚氨酯泡沫保温层及内工作钢管组合而成。钢套钢蒸气复合保温管适用于输送2.5MPa、350摄氏度以下的蒸汽或其它介质，该产品用钢管做外防护层，具有强度高，不易损坏，施工检修简便，使用寿命长的优点。

钢套钢预制保温直埋蒸汽管道 保温结构钢套钢保温管保温结构依据滑动方式不同分为：内滑动式与外滑动式

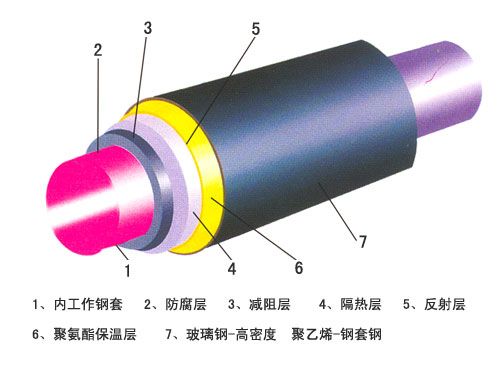

1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。

2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。

编辑本段结构机理1.防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。

2.外护钢管: 保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。

3.聚氨酯泡沫层: 保证介质温度，保证外护管表面保持常温。

4.阻隔、反射层: 保证有机泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量。

5.无机硬质保温层：耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化。

6.减阻层: 保证工作钢管热胀冷缩自由运动。

7.工作钢管：保证输送介质正常流动。

概述:由输送介质的钢管、防腐外套钢管以及钢管与外套钢管之间填充的超细玻璃棉组合而成，也可采用石墨、硅钙瓦管壳及填充聚氨酯泡沫复合而成。钢套管（钢套钢）埋设技术是一种防水、防漏、抗渗、抗压和全封闭的埋设新技术，是直埋敷设技术在地下水位较高地区使用的一次较大突破。直埋管道的保护管的首要问题是严密防水的可靠性，此外要有良好的机械强度，钢套管由于强度高采用焊接连接，防水的密封性能可靠性十分高，另外，其耐高温性能也是其它外保护管所不能比拟的。在地下水位高的地区，为保证地下水不影响蒸汽直埋管道的正常运行，外保护层最好采用坚固、密闭的钢管外壳。

钢套钢蒸汽保温管是由外护钢管加钢管防腐、聚氨酯泡沫保温层及内工作钢管组合而成。钢套钢蒸气复合保温管适用于输送2.5MPa、350摄氏度以下的蒸汽或其它介质，该产品用钢管做外防护层，具有强度高，不易损坏，施工检修简便，使用寿命长的优点。
