输送介质	过热蒸汽、饱和蒸汽、热水等
设计压力	P≤2.5Mpa（2.5MPa以上我司可另行定制生产）
设计温度	T≤350℃（350℃以上我司可另行定制生产）
执行标准	可比传统架空保温管道节省热损达50%
使用年限	不少于30年

产品介绍
PRODUCT DETAILS

传统的架空保温管道在保温结构和工程施工上都存在一些长期未能解决的问题，这已经成为我们集中供热行业飞速发展的一个瓶颈。兴松管道在工程施工和预制保温管道制造方面都积累了丰富的技术和经验，为解决这个问题，兴松管道于2015年成功推出了全新的预制架空保温管道。本管道及管件主要用于供热蒸汽输送，是一种新型的预制成品管道。管道使用于地面任何可架空敷设的地带，特别适用于长距离输送热网应用。本产品采用预制成型复合保温结构，突破几十年来传统架空蒸汽管的技术局限性，使热网管线实现更高效率、更长距离、更大覆盖。

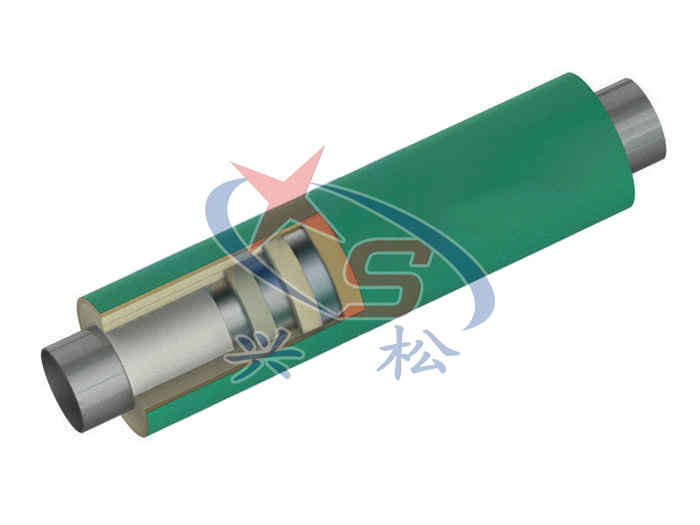

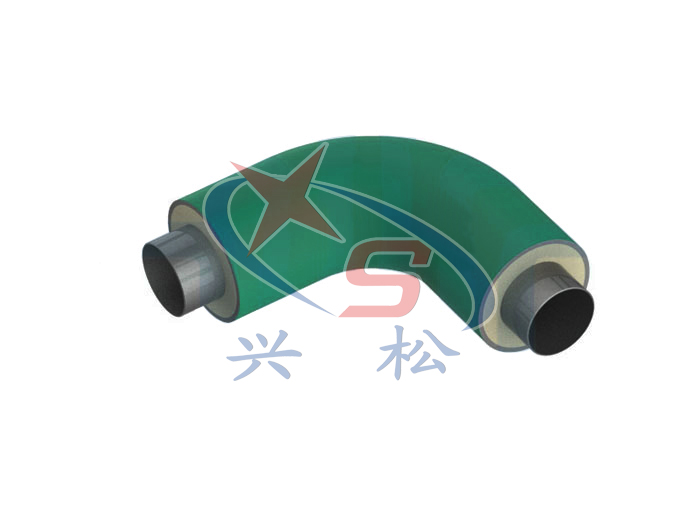

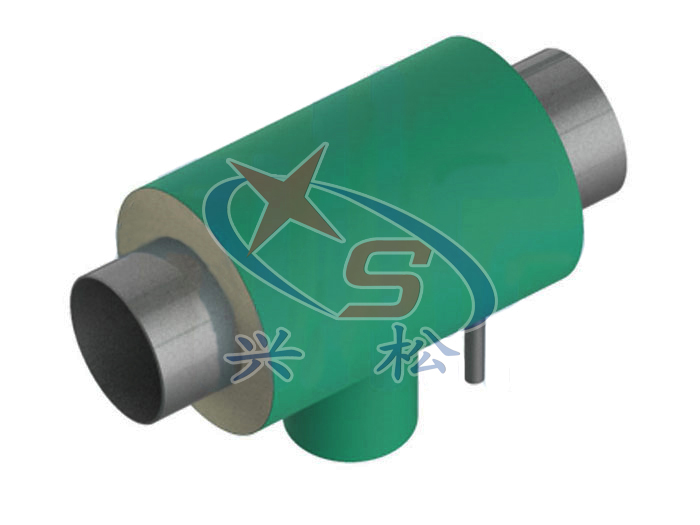

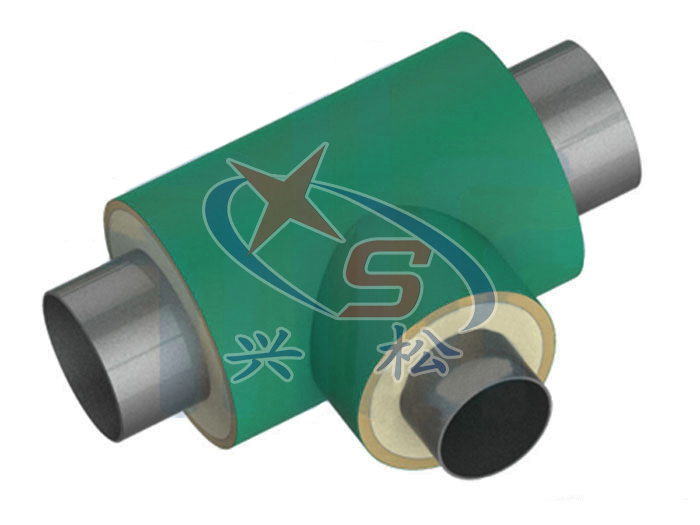

玻璃钢缠绕聚氨酯保温管：

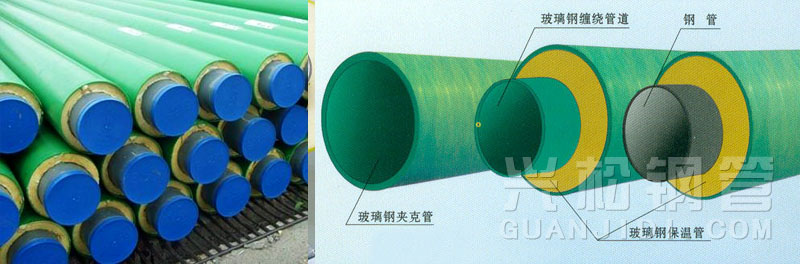

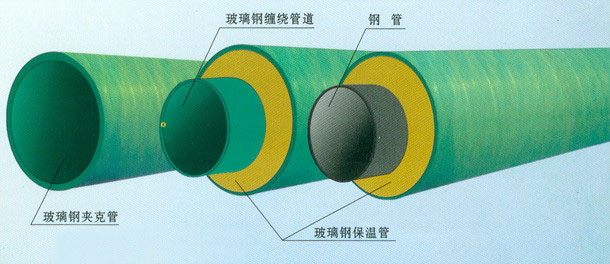

　　缠绕型玻璃钢管道是一种轻质、高强、耐腐蚀的非金属管道。它是以树脂为基体，玻璃纤维为增强材料经特殊工艺制作而成。它由内衬层、过渡层、结构层、外表层四部分组成。这种管道具有耐腐蚀性能、抗渗漏性能、隔热性能等优点，轻质高强、寿命长、可设计性强、流体阻力小、安装方便、综合造价低等优点。可广泛用于石油、化工、制药、电力、造纸、城市给排水、工厂污水处理，海水淡化、煤气输送、矿山等行业，是理想的输送液体、气体的管道。可为建设工程节约大量资金。所以得到了人们的普遍认可及广泛应用！与之同类产品聚氨酯发泡保温钢管是埋地型供热管道。

　　缠绕型玻璃钢外保护层是玻璃纤维增强树脂缠绕而成，具有很高的机械强度和优良的耐腐蚀性能，它能保护管材在运输、安装及使用过程中不受外界因素引起的破坏。

玻璃钢	抗压强度	Mpa	120-220
	抗拉强度	Mpa	210-355
	抗冲击强度		1.0公斤钢球1米高度自由落下。保护层无断裂、裂纹和下陷变软
	表层硬度(HB)		＞320
	表层含胶量		＞45%
	击穿电压	KV	＞25
	抗渗透强度	Mpa	400-900
氰凝			湿热老化年限为30年
使用年限			热老化年限为50年

保温钢管性能指标：

项目	单位	技术指标
聚氨酯层数据
密度	Kg/m3	60(任意位置)
导热系数	W/(m·k)	0.033
径向压缩强度	MPa	0.3
吸水率	%	10
闭孔率	%	88
空洞	mm	1/3保温厚度
平均泡孔尺寸	mm	0.5
玻璃钢护管数据相对密度	g/cm3	1.8-2.0
弯曲强度	MPa	50
拉伸强度	MPa	150
渗水率		在0.05MPa水中1h无渗透
长期机械性能		80、20MPa、1500h
外观		不得有残余泡沫、杂物、明显划痕
组合管数据
同轴度	mm	8.0
剪切强度	KPa	120
钢管两端裸露长度	钢管两端	150-250

每立方米与延长米对照表/单位：mm

规格		管径对照
体积		34	43	48	60	79	89	108	114	140	159	165	219	273	325	351
厚度		1″	1.2″	1.5″	2″	2.5″	3″	4″	4″	5″	6″	6″	8″	10″	12″	14″
保温壁厚 mm	25	217.4	188.7	175.4	149.3	126.6	111.1	95.2	91.7	76.9	68.5	67.1	52.1	42.7	36.4	33.9
	30	166.7	144.9	135.1	117.7	100	89.3	76.9	73.5	62.5	56.2	54.4	42.6	35	29.9	27.9
	35	131.6	116.3	109.9	95.2	82	73.5	63.7	61	52.1	47	45.5	35.8	29.5	25.3	23.6
	40	107.5	96.2	90.1	79.4	68.5	61.7	53.8	51.6	44.3	40	39.1	30.7	25.5	21.8	20.4
	45	89.3	80.7	75.8	67.6	58.5	52.9	46.3	44.4	38.2	34.7	33.7	26.8	22.2	19.1	17.9
	50	75.8	68.5	64.9	57.8	50.5	45.9	40.3	38.8	38.6	30.5	29.6	23.6	19.7	17.0	15.9

缠绕型玻璃钢聚氨酯直埋管道保温体积换算表/单位：mm

规格		管径对照
体积		34	43	48	60	76	89	108	114	140	159	165	219	273	325	351
厚度		1″	1.2″	1.5″	2″	2.5″	3″	4″	4″	5″	6″	6″	8″	10″	12″	14″
保温壁厚 m m	25	0.0046	0.0053	0.0057	0.0067	0.0079	0.009	0.0105	0.0109	0.013	0.0146	0.0149	0.0192	0.0234	0.0275	0.0295
	30	0.006	0.0069	0.0074	0.0085	0.01	0.0112	0.013	0.0136	0.016	0.0178	0.0184	0.0235	0.0286	0.0335	0.0359
	35	0.0076	0.0086	0.0091	0.0105	0.0122	0.0136	0.0157	0.0164	0.0192	0.0213	0.022	0.0279	0.0339	0.0396	0.0424
	40	0.093	0.0104	0.0111	0.0126	0.0146	0.0162	0.0186	0.0194	0.0226	0.025	0.0256	0.0326	0.0393	0.0459	0.0491
	45	0.0112	0.0124	0.0132	0.0148	0.0171	0.0189	0.0216	0.0225	0.0262	0.0288	0.0297	0.0373	0.045	0.0523	0.056
	50	0.0132	0.0146	0.0154	0.0173	0.0198	0.0218	0.0248	0.0258	0.0298	0.0328	0.0338	0.0423	0.0507	0.0589	0.053

玻璃钢缠绕聚氨酯保温管特性：
　　（1）耐腐蚀性：化学惰性的材质，耐腐蚀性优异，并可根据输送介质选择不同的耐腐蚀管道。
　　（2）机械强度大：耐水压强度，耐外压强度和耐冲击强度均良好并可按要求的压力设计制造管道和管件。
　　（3）温度适应性强：使用温度范围：大于-70摄氏度小于250摄氏度，冰冻介质下管道不裂。
　　（4）流体阻力小：管道内壁光滑，粗糙系数0.0084,相同流量下,管径可予缩小。
　　（5）重量轻，寿命长：质轻，运输便利，施工费用低，无须维修，使用寿命长达50年以上。
　　（6）保持水质：无毒，输送饮水用水，能保持长期水质卫生。

玻璃钢缠绕聚氨酯保温管应用领域：
　　供热供暖管道
　　中央空调保温管道
　　石油化工保温管道
小区集中供热架空型供暖管道

产品制作成型工艺：
　　由计算机控制，在芯模上按规定的与纤维缠绕玻璃钢管相同的工艺制造内衬，凝胶后按设计好的线型和厚度缠绕结构层，并将石英砂与树脂混合的砂浆缠在结构层中，最后缠绕外保护层。

产品规格
PRODUCT SPECIFICATIONS

公称通径	工作钢管规格（mm）	复合保温层厚度（mm）			产品外径（mm）			理论热损（W/m）
公称通径	工作钢管规格（mm）	A	B	C	A	B	C	A	B	C
WBK/Z-DN300	325×8	165	175	185	655	675	695	114.2	134.0	153.8
WBK/Z-DN350	377×9	180	190	200	737	757	777	118.6	140.1	160.5
WBK/Z-DN400	426×10	190	200	226	806	826	878	125.6	148.5	160.0
WBK/Z-DN350	478×10	190	200	215	858	878	909	136.6	161.4	179.8
WBK/Z-DN500	530×10	190	210	220	909	949	969	147.4	169.0	193.6
WBK/Z-DN600	630×10	195	195	220	1020	1020	1070	165.9	202.0	227.0
WBK/Z-DN700	720×12	200	210	230	1120	1140	1180	173.6	208.8	239.5

注1：本产品每种管径根据设计温度不同标准规格分为A、B、C三小类，A型产品设计温度≤250℃，B型产品设计温度
≤300℃，C型产品设计温度≤350℃。

注2：本表内产品规格为设计理论数值，实际以产品实样为准；所有产品可按工程实际需求定制。
