预制直埋聚氨酯保温管定制方案

所属分类：解决方案
点击次数：0
发布日期：2019-06-24
在线询价

详细介绍

输送介质	供暖热水、冷却水、空调供回水等
设计压力	P≤1.6MPa（1.6MPa以上我司可另行定制生产）
设计温度	T≤140℃
执行标准	CJ/T114-2000、CJ/T155-2001、GB/T29047-2012
使用年限	不少于30年

产品介绍
PRODUCT DETAILS

预制直埋聚氨酯保温管是采用工厂预制生产工艺，由高密度聚乙烯外护管、聚氨酯硬质泡沫塑料保温层及工作管组成的，具有保温绝热功能的复合成品管道，主要用于输送流体介质的绝热保温工程，一般敷设于地下或室内环境。其工作管道材质选择多样，适用于各类工程环境的施工，广泛应用于化工石油管道、集中供热热网、中央空调供回水管道、市政工程管道、建筑供热管道等。

聚氨酯保温管从里到外分三层结构：

第一层：工作钢管层：
根据设计和客户的要求一般选用无缝钢管、螺旋钢管和直缝钢管。钢管表面经过先进的抛丸除锈工艺处理后，钢管除锈等级可达GB8923-1988标准中的Sa2级，表面粗糙度可达GB6060.5-88标准中R=12.5微米。

第二层：聚氨酯保温层：
用高压发泡机在钢管与外护层之间形成的空腔中一次性注入硬质聚氨酯泡沫塑料原液而成，即俗称的“管中管发泡”。

第三层：高密度聚乙烯保护层：
预制成一定壁厚的黑色或黄色聚乙烯塑料管材。其作用一是保护聚氨酯保温层免遭机械硬物破坏，二是防腐、防水。

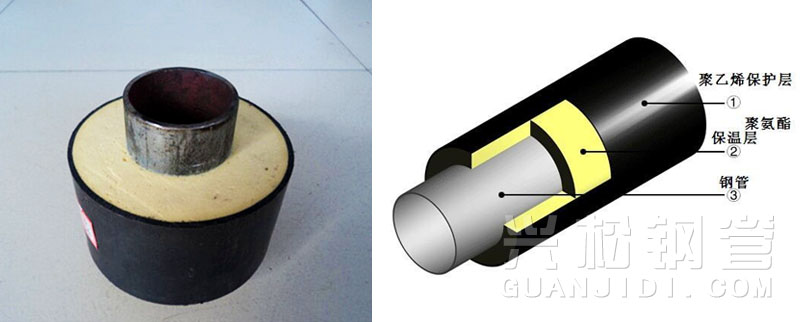

聚氨酯保温管结构

聚氨酯保温管

　　聚氨酯发泡保温管自三十年代聚氨酯合成材料诞生以来，一直作为一种优良的绝热保温材料而得到迅速发展，其应用范围也越来越广泛，更由于其施工简便、节能防腐效果显著而被大量地用于各种供热、制冷、输油、输汽等各种管道。

　　聚氨酯保温管是采用高功能聚醚多元醇和多次甲基多苯基多异氰酸酯为主要原料，在催化剂、发泡剂、表面活性剂等作用下，经化学反映发泡而成的管状材料。它具有容量轻、强度高、绝热、隔音、阻燃、耐寒、防腐、不吸水、施工简便快捷等优异特点，已成为建筑、运输、石油、化工、电力、冷藏等工业部门绝热保温、防水堵漏、密封等不可缺少的材料。

　　聚氨酯硬质泡沫塑料瓦(管)：
　　用于室内外各种管道，中央空调管道、化工、医药等工业管道的保温、保冷。

　　聚氨酯硬质泡沫直埋管：
　　用于集中供热管道，各种制冷及工业管道。

　　预制聚氨酯直埋保温管：
　　其结构为外保护层、保温层、防渗漏层三部分，外保护层材料为聚乙烯或玻璃钢或其它材料。敷设方式有：直埋、架空、地沟三种。它以其优良的性能，方便的施工及使用年限长而倍受人们认可和欢迎！

技术性能	单位	技术
容量	Kg/m3	45-60
导热系数	W/m.k	0.016-0.024
使用温度	℃	-90-+120
闭孔率	%	≥97
吸水率	Kg/m2	≤0.2
氧指数	h	≥26
抗压强度	Mpa	≥ 200

管道部件：

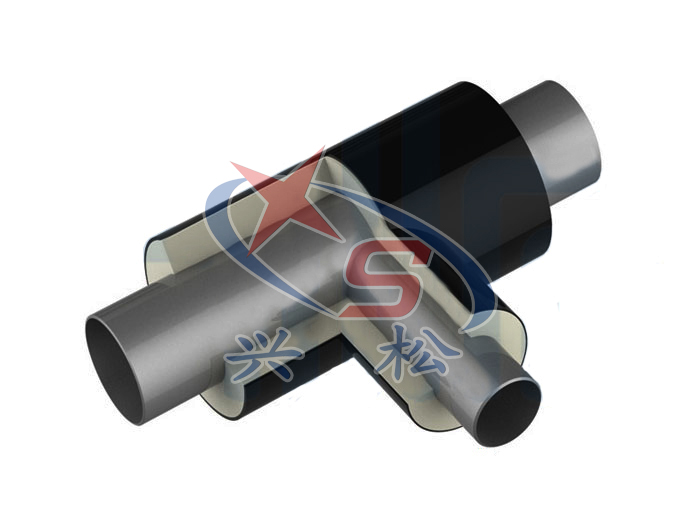

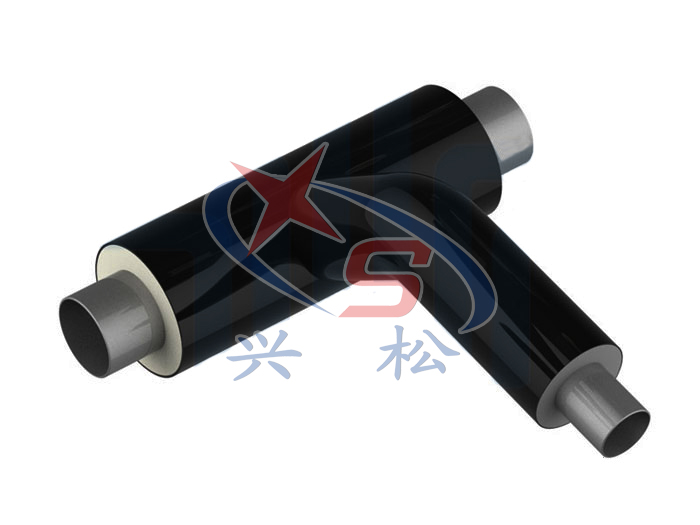

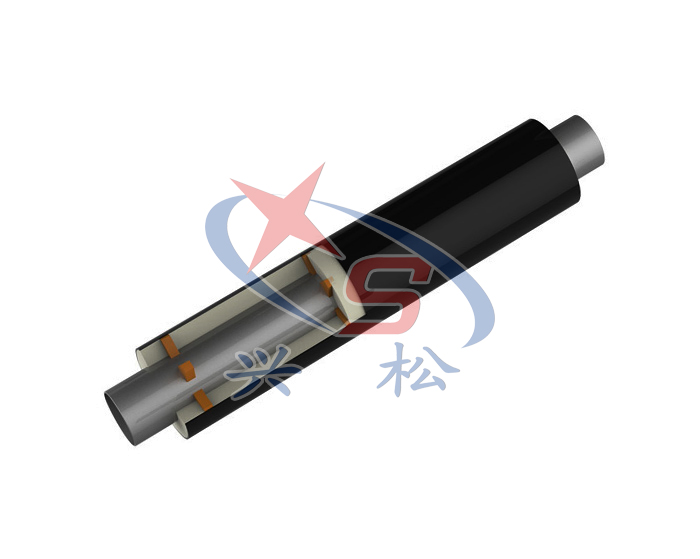

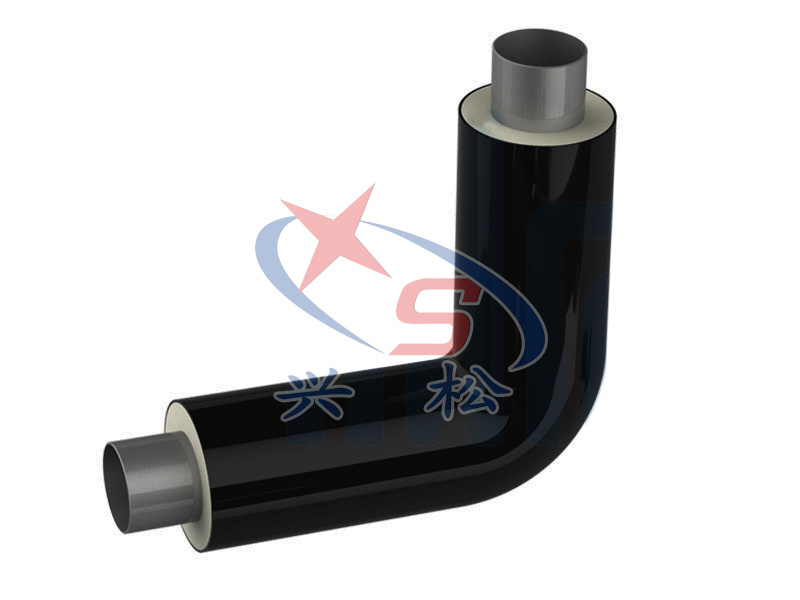

预制保温直管、预制保温弯头、预制保温三通、预制保温变径、预制保温固定支架、预制保温阀门及现场保温接头等。

产品主要性能指标检验方法及标准：

产品主要性能指标	参照标准	标准要求
外护管
密度kg/m³	EN253 – 5.2.1 CJ/T114 – 5.2.1	≥ 944 ≥ 940
断裂伸长率%	EN253 – 5.2.7 CJ/T114 – 5.2.6	≥350
屈服强度MPa	CJ/T114 – 5.2.6	≥19
热稳定性	EN253-4.3.1.3	210℃，≥20min
耐环境应力开裂	EN253-4.3.2.8	≥300h
纵向回缩率%	EN253 – 5.2.4 CJ/T114 – 5.2.7	≤ 3
长期机械性能	EN253 – 5.2.6 CJ/T114 – 5.2.8	2000h/80℃/4.0MPa未破坏
熔体流动速率之差g/10min	EN253 – 4.3.1.2 CJ/T114 – 5.2.4	≤ 0.5
内表面电晕	ABB技术要求	≥ 50 dyn/cm / ≥ 75%
聚氨酯泡沫
平均孔径mm	EN253 – 5.3.2.1 CJ/T114 – 5.3.1	< 0.5 ≤ 0.5
闭孔率%	EN253 – 5.3.2.2 CJ/T114 – 5.3.2	≥ 88
密度kg/m³	EN253 – 5.3.3 CJ/T114 – 5.3.4	≥ 60
抗压强度MPa	EN253 – 5.3.4 CJ/T114 – 5.3.5	≥ 0.3
老化前导热系数W/Mk	EN253 – 5.4.5 CJ/T114 – 5.3.7	≤ 0.033
吸水性	EN253 – 5.3.5 CJ/T114 – 5.3.6	在沸水中浸没90分钟后，吸水率不大于原体积的10%
组合成品管
管端钢管裸露段mm	EN253 – 4.5.1 CJ/T114 – 4.4.1	≥150
外护管外径增大率%	EN253 – 5.4.1 CJ/T114 – 5.4.1	≤ 2
轴线偏心距	EN253 – 4.5.3 CJ/T114 – 4.4.3	见4.5.3条款
预期寿命与剪切强度N/mm² 170℃ 1450小时老化后	EN253 – 5.4.2 5.4.4 CJ/T114 – 5.4.2 5.4.3	≥ 0.12(23℃) ≥ 0.08(140℃)
抗冲击性能	EN253 – 5.4.6 CJ/T114 – 5.4.6	见5.4.6条款
预警线阻抗	CJ/T114 – 4.4.6	20M Ω – ∞
蠕变性能	EN253-4.5.7	30年，蠕变量≤20mm

产品规格：

规格 (mm)	钢管外径×壁厚 (mm)	聚乙烯管外径×壁厚 (mm)	保温层厚度 (mm)	交货长度L (mm)	单位重量 Kg/m
60/125	60×3.5	125×3.0	29.5	6000	7
75.5/140	75.5×4.0	140×3.0	29.0	6000	9
88.5/160	88.5×4.0	160×3.0	32.5	12000	12
114/200	114×4.0	200×3.2	39.8	12000	15
140/225	140×4.5	225×3.5	39.0	12000	20
159/250	159×4.5	250×3.9	41.6	12000	23
219/315	219×6.0	315×4.9	43.1	12000	40
273/400	273×6.0	400×6.3	57.2	12000	54
325/450	325×7.0	450×7.0	55.5	12000	72
377/500	377×7.0	500×7.8	53.7	12000	84
426/560	426×7.0	560×8.8	58.2	12000	97
478/600	478×7.0	600×8.8	52.2	12000	107
529/630	529×7.0	630×9.8	40.7	12000	115
529/655	529×7.0	655×9.8	53.2	12000	133
630/760	630×8.0	760×11.5	53.5	12000	162
720/850	720×8.0	850×12.0	53.0	12000	216
820/960	820×10.0	960×14.0	56.0	12000	258
920/1055	920×10.0	1055×14.0	53.5	12000	288
1020/1155	1020×10.0	1155×14.0	53.5	12000	318
1220/1370	1220×12.0	1370×16.0	59.0	12000	443
1420/1602	1420×14.0	1602×16.0	75.0	12000	594
